Tạo mô hình tổng hợp

Trong dự án xây dựng, thường sẽ có nhiều bên tham gia: nhà thầu TVTK về đường, nhà thầu TVTK về Cầu,... . Mỗi nhà thầu có thể sử dụng phần mềm xây dựng mô hình BIM khác nhau, khi giao nộp (định dạng IFC), các nhà thầu sẽ giao nộp mô hình thành phần. Lúc này đòi hỏi cá nhân, nhóm tổng hợp, đơn vị thẩm tra hoặc CĐT cần phải có giải pháp có thể tạo mô hình tổng hợp. ADSCivil cung cấp giải pháp giải quyết tốt yêu cầu bài toán này với tính năng tạo mô hình tổng hợp (Models Coordination)

Có 2 cách tạo mô hình tổng hợp trên ADSCivil CDE:

Cách 1:

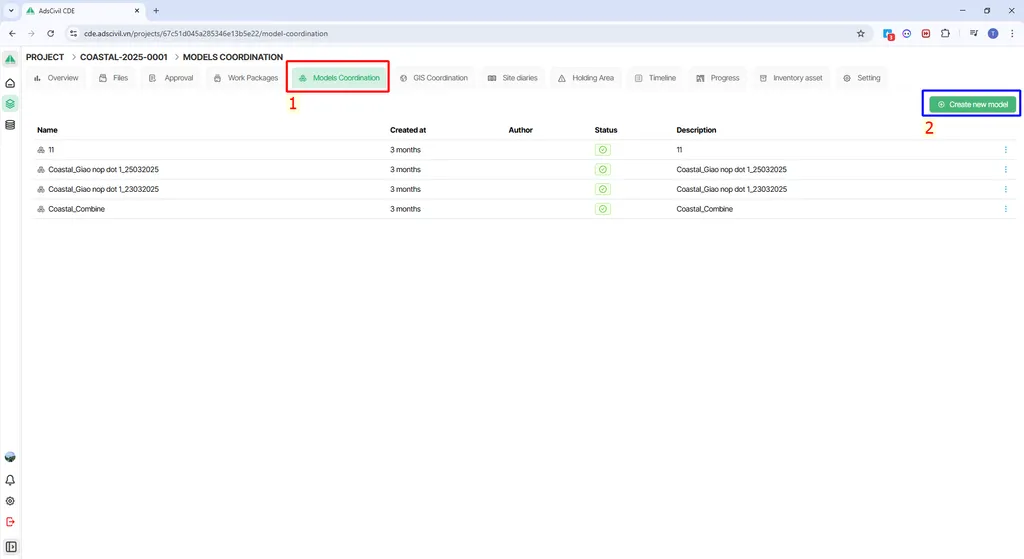

Trong dự án, chọn thẻ "Models Coordination"

Chọn "Creat new model" để tạo mới một mô hình tổng hợp

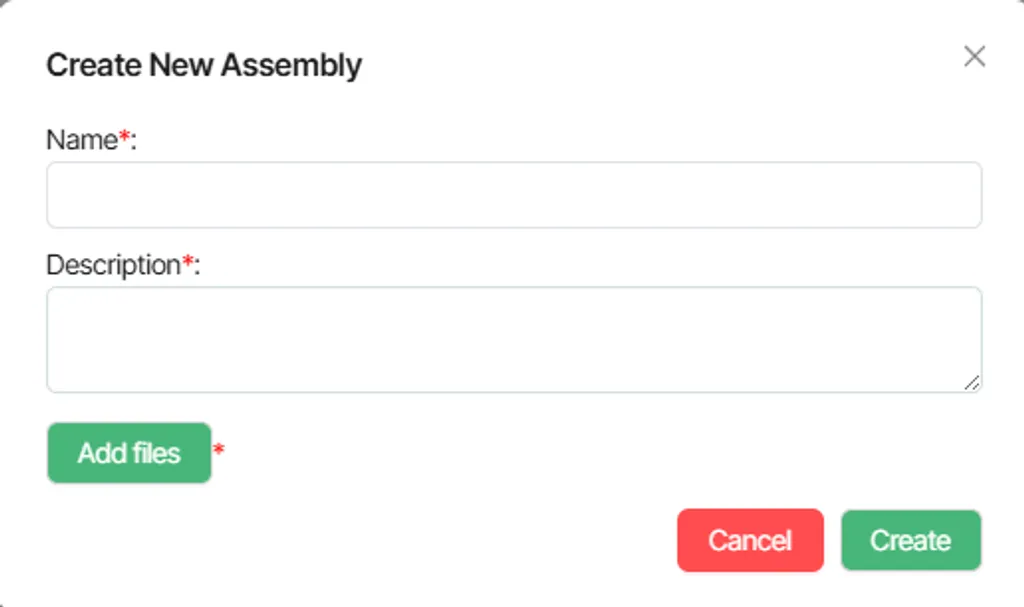

Nhập Tên và Mô tả cho mô hình. Chọn Add files để thêm các mô hình thành phần.

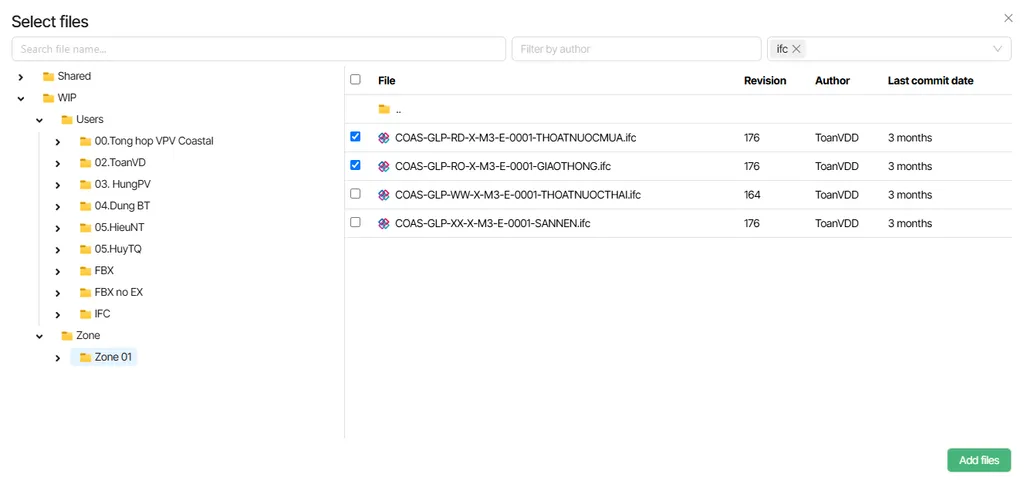

Lựa chọn mô hình thành phần muốn tổng hợp. Chọn Add files để hoàn thành thao tác tạo mới mô hình tổng hợp

Cách 2: Với cách này người dùng sẽ tạo mô hình tổng hợp với tính năng "Preview 3D Models", giúp người dùng có thể xem trước mô hình tổng hợp có thể tạo ra ngay trong một phiên làm việc.

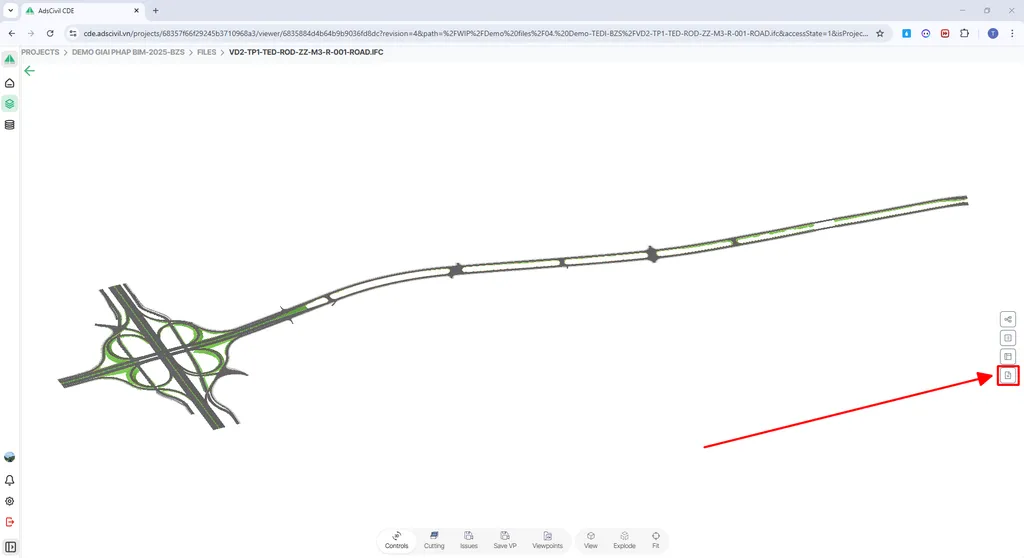

Mở 1 file mô hình (IFC), chọn tính năng Preview 3D Models,

Chọn file mô hình thành phần

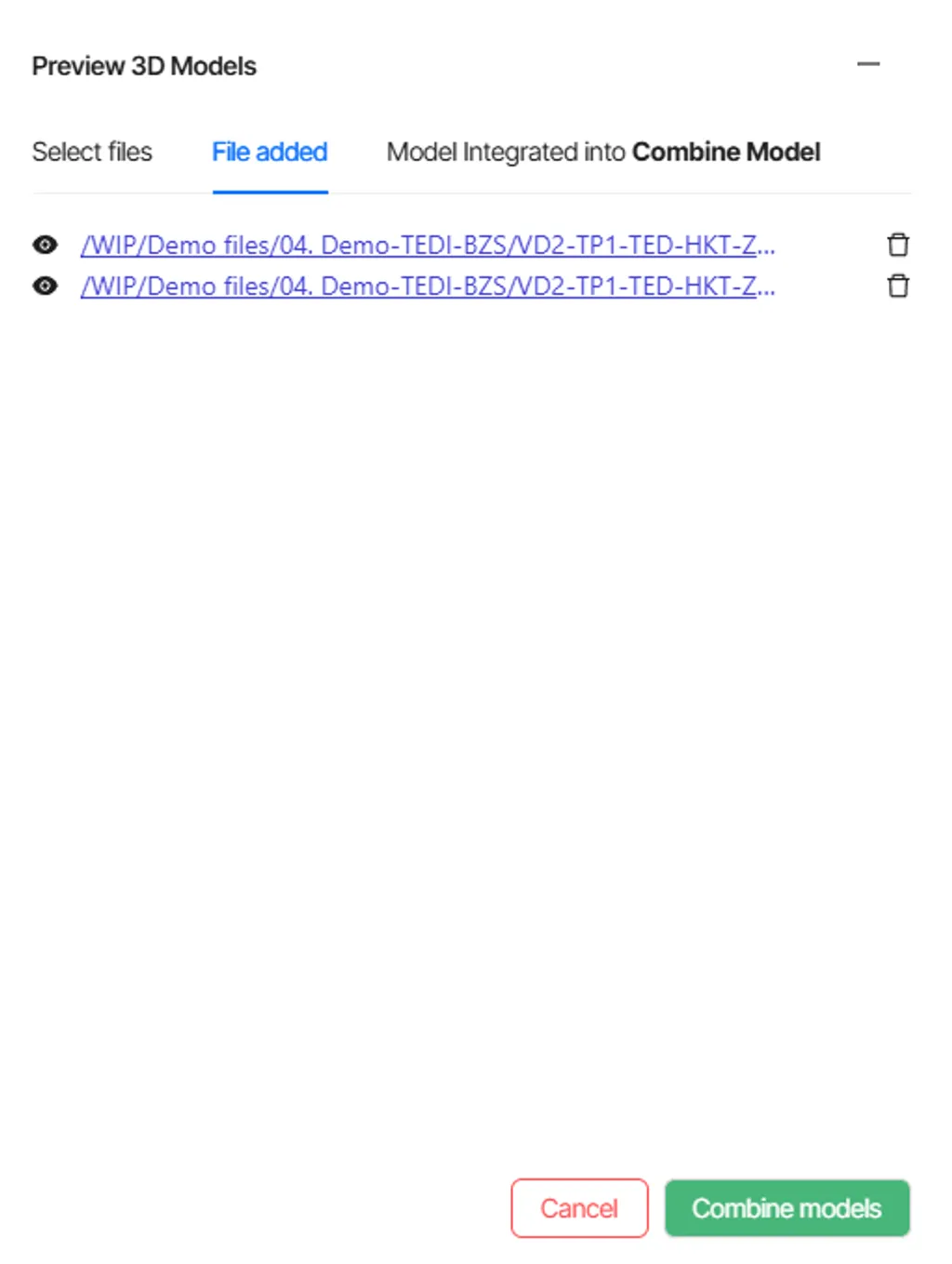

có thể tắt/ bật hoặc xóa file mô hình thành phần tại cửa sổ "File added", khi người dùng thấy mô hình tổng hợp sẽ được tạo ra phù hợp với yêu cầu, lúc này tiến hành tạo mô hình tổng hợp với thẻ tính năng "Model Intergrated into Combie Model".
